萬向軸的結構方法是什么？

今天無錫市協力重工機械有限公司告訴您萬向軸的結構方法是什么。

萬向軸的結構型式

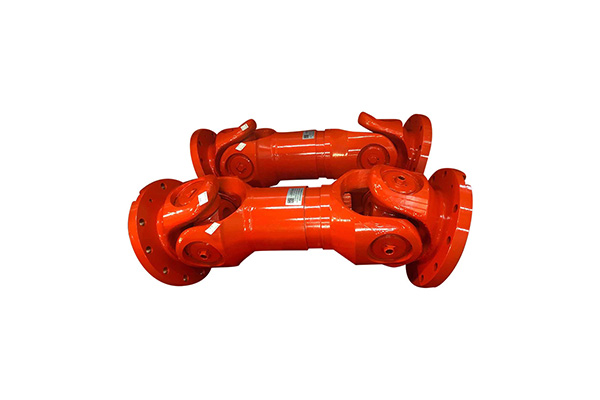

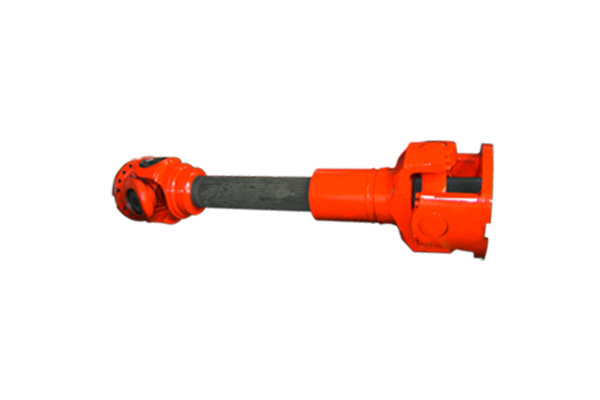

萬向軸有多種結構款式，包含十字軸、球籠、球叉、凸形、球針、球鉸、球鉸插頭、3針、3叉、3球針、鉸鏈等。比較常用的是十字軸式，其次是球形裝修。在實踐運用中，依據傳遞的扭矩巨細，分為中型、輕型和小型。

萬向軸的用途

在不同組織中銜接兩個軸(驅動軸和從動軸)并一起旋轉以傳遞扭矩的機械零件。在高速重載的動力傳動中，某些連軸也有緩沖、減振和提高軸體系動態性能的效果。耦合由兩部分組成，別離與活動軸和從動軸相關聯。一般的動力機大多運用軟軸與工作人員銜接。

萬向軸國家標準規范

十字軸萬向聯軸器是運用量大的萬向聯軸器，軸承是十字軸萬向聯軸器的軟弱部件。幾種大型十字軸萬向節的主要區別在于，軸承座和叉頭的改變形成了不同的結構方法。為了確保主/從動軸的同步，實踐運用中都運用雙銜接方法，雙銜接方法不只焊縫或法蘭通過螺栓銜接，之間長度的改變也能夠有多種方法。十字軸萬向節十字頭部件包含SWC型整體十字頭十字軸萬向聯軸器(JB/T5513-2006)、SWP型部分軸承座十字軸萬向聯軸器(JB/T3241-2005)、SWZ型整體軸承座十字軸萬向聯軸器(;T5901-1991)、WSD型小型單十字軸通用聯接器(JB/T5901-1991)、SWP型十字軸通用聯接器用十字軸袋(JB/T 7341.1-2005)、WGC型十字軸通用聯接器用十字軸例如，轎車運用球籠通用耦合。別的，農業、機械、工業機械等運動機械產品也有專用的通用耦合，大多數運用十字軸通用耦合。

萬向軸的誤差知識

通用耦合由于其大誤差視點、高傳遞扭矩特性，被廣泛運用于各種通用機械場合。通用聯接器的常見類型有：通用型、高速型、微型型、可擴展型、大扭矩通用聯接器等多種類型。WS。WSD小型十字軸萬向聯軸器適用于銜接兩軸角 45的傳動軸體系。傳遞標稱扭矩11.2~1120N m的單交叉軸萬向聯軸器和雙交叉軸萬向聯軸器。萬向聯軸器適用于在銜接空間的同一平面上傳遞兩軸角45o的傳動情況。標稱扭矩11.2-1120N.m.WSD是單跨萬向聯軸器，WS類型是雙跨萬向聯軸器。

以上便是今天的全部內容，詳細請咨詢相關工作人員。
