十字軸式萬向聯軸器安裝使用與維護

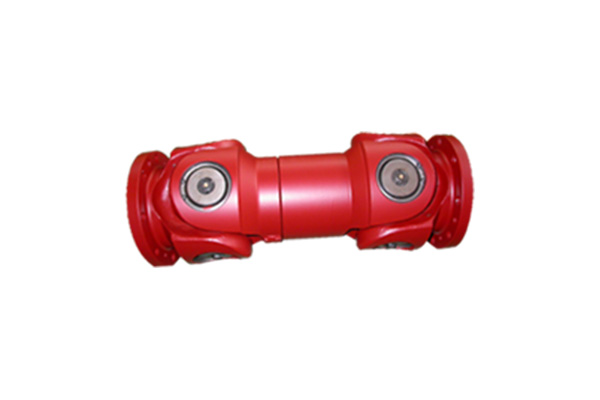

十字式萬向聯軸器是一種通用的傳動基礎件，它的主要特點是：可聯接不在同一軸線的兩個傳動軸系，并能可靠地傳遞轉矩和運動。該聯軸器具有承載才能高、運用壽命長、作業平穩、無噪音、軸向補償量大、保護保養簡單等優點。

按其軸承固定方法有：SWC-I型（部分軸承座）、SWZ型（整體軸承座）、SWC-BH型（整體叉頭）及SWB型（半叉）四種。正確裝置、合理運用和經常性的保護，對確保傳動性能及延伸運用壽命適當重要，特提出注意事項：

1、十字式萬向聯軸器兩頭原則上均可作為主動或從動，裝置時應符合傳動系統的規劃規則，并應盡量使花鍵副遠離振動源或沖擊源。

2、對于可彈性帶花鍵副的十字軸式萬向聯軸器，裝置時應查看花鍵軸與花鍵套箭頭符號是否對正，以保障兩頭叉頭軸承孔軸線的相位差不超過1°。

3、裝置前需清洗油漬，并干燥法蘭表面，對法蘭聯接螺需要用扭力扳手。按規則的預緊力矩擰緊，其螺栓與螺母的機械性能等級分別為10.9和10級。

4、緊固螺栓前，須將螺紋部分用清洗劑清洗，并涂少量242膠，按交織方法進行緊固（但不允許用低硬度墊圈）。

5、裝置好的十字軸式萬向聯軸器帶負荷作業一個班后，應查看法蘭聯接螺栓是否松動，并按規則的預緊力矩再次擰緊，如此重復幾個班，直到螺栓不再松動。

6、應避免萬向聯軸器長期超載運用和操作事故的發生，否則將降低運用壽命。

7、十字軸式萬向聯軸器潤滑應充沛，其軸承部分作業初每周應彌補潤滑脂一次，待作業正常后，每季彌補潤滑一次，而花鍵副則每半年彌補潤滑脂一次。補脂時應用新脂從丁形油封處擠進，直至新潤滑脂溢出停止。
